设备简介

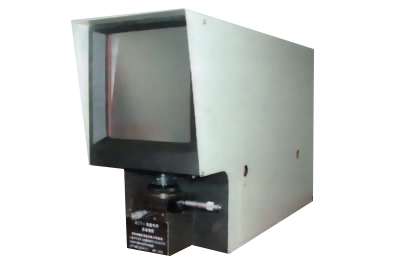

本设备是专为电线电缆绝缘及护套厚度测量而设计的光学投影仪，即用光学投影的方法将被测线缆之绝缘或护套的截面轮廓投影于影屏上，进行观察瞄准，并利用测微台进行无测力长度计量的精密仪器，本设备是参照各种通用投影仪之特点，并着重考虑线缆行业测试的需要而设计，因此操作使用十分方便。
主要技术参数
参数名称 |
参数数据 |
工作台玻璃直径 |
48mm |
工作台行程 |
纵向 0-30mm 横向 0-20mm |
工作台测微鼓轮最小分化值 |
0.01mm |
工作台角度旋转范围 |
0－360度 |
投影屏尺寸 |
210×210mm |
投影放大倍数 |
16：10 |
物方视场直径 |
13：20mm |
仪器外型尺寸 |
830×275×470mm |
重量 |
40公斤 |
照明光源 |
12伏50瓦卤钨灯 |
